Slēptās eņģes ANSELMI AN 150 3D 28

AN 150 3D 28

28 mm vienlaidu iekšdurvīm ar slīpām salokāmajām durvīm ar frēzēšanu vērtnes centrā un frēzēšanas dziļumu rāmī 20 mm līdz 40 kg.

Izstrādājuma īpašības

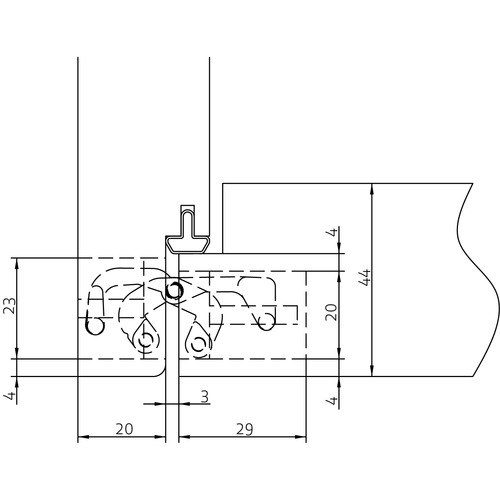

• rāmja frēzēšanas dziļums 20 mm
• vērtnes biezums 28 mm
• pilnībā slēpta eņģu sistēma
• koka un alumīnija durvju rāmjiem
• iekšdurvīm ar vienlaidu iebūvi
• 3D regulēšana (uz augšu +/- 1, 5 mm, augstums +/- 2, 5 mm, uz leju +/- 1, 0 mm)
• centra frēzēšana
• cinka sakausējuma materiāls

Tehniskie dati

Pieļaujamā slodze 40, 0 kg

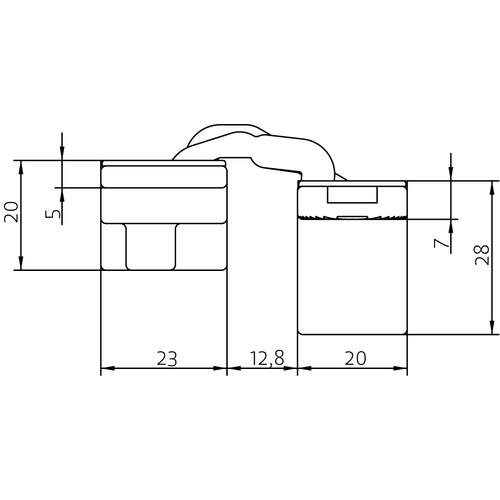

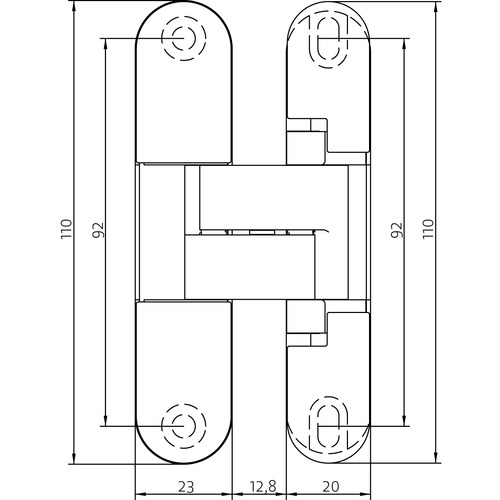

Kopējais garums 110, 0 mm

Platums (sloksnes) 20, 0 mm

Platums (rāmis) 23, 0 mm

Frēzes diametrs 16, 0 mm

Kopēšanas gredzena diametrs 27, 0 mm

Atvēršanas leņķis + 180°

Piezīme

Slodze norādīta ar ātrumu 2 eņģes uz vērtni (900 x 2100 mm).

AN 160 3D modeļa virsmas skats. Šim modelim virsmas izskats var atšķirties.

Ieteicamās skrūves: Rāmim: skrūve ar iegremdēto galvu DIN 7505 A, diametrs 4, 5 mm Lapai: pašvītņojošā skrūve DIN 7505 A, diametrs 4, 5 mm

Alternatīvi, frēzēšanu var veikt ar 14, 0 mm diametra griezēju un 25, 0 mm kopēšanas gredzenu.
